SPOHR-Vertikal-Schreibpegel QP1

Der Vertikal-Schreibpegel QP1 wurde als Ersatz für den bewährten SPOHR-Pegel Nr. 212 entwickelt, der in vielen Fällen seit Jahrzehnten zur Zufriedenheit seiner Benutzer eingesetzt wird. Neben einer Verwendung moderner Materialien und Technologien wurde auch bei dem neuen Gerät wieder besonderer Wert auf eine anwendungsfreundliche Konstruktion mit hoher Genauigkeit und Zuverlässigkeit gelegt.

Der Pegel besitzt einen elektronisch umschaltbaren, quarzgesteuerten Trommelantrieb und ein Zweikammer- Gehäuse aus glasfaserverstärktem Polyester zur ungeschützten Aufstellung im Freien. Sechs verschiedene Registrierbereiche und zwölf unterschiedliche Trommel- umlaufzeiten können eingestellt werden.

Arbeitsweise

Die Änderungen des Wasserstandes werden über ein Drahtseil mit Schwimmer und Gegengewicht und Zwischenräder im gewählten Übersetzungsverhältnis (Registriermaßstab) auf die Schreibfeder übertragen. Diese zeichnet die maßstäblich verkleinerten Wasserstandsänderungen auf ein Diagramm auf, welches sich auf der Schreibtrommel mit der eingestellten Umlaufzeit dreht. Auf dem Diagramm kann der genaue zeitliche Verlauf der Wasserstandsschwankungen abgelesen werden.

Technische Daten

Gehäuse: heissgepresst aus hellgrau durchgefärbtem, glasfaserverstärktem Polyester, zwei gegeneinander abgedichtete, belüftete Kammern, temperaturbeständig von -30 bis + 150° C, UV-stabilisiert, beide Gehäuseteile mit Tür mit abschließbaren Knebelverschlüssen.

Gehäusebefestigung: zur direkten Aufstellung auf 4"-Rohre (100 mm lichte Weite) mit Normflansch ND6-NW100 (vier Bodenlöcher 11 mm Ø). Feuerverzinkte Befestigungsplatte mit Überwurfrohr (siehe Abb. 2) zur flanschlosen Befestigung für verschiedene Rohrdurchmesser lieferbar.

Schreibtrommel: 122 mm Ø (384 mm Umfang), nutzbare Schreibhöhe 250 mm, vertikal kugelgelagert, leicht herausnehmbar (Diagrammwechsel ohne Herausnahme möglich).

Trommelantrieb: gekapseltes Schrittuhrwerk, quarzstabile Ansteuerung in CMOS-Technologie.

Trommelumlaufzeit: elektronisch 12-fach umschaltbar (siehe Abb. 3), Umlaufzeiten 45 min, 1,5 Std., 3 Std., 6 Std., 12 Std., 24 Std. ("täglich"), 2 Tage, 4 Tage, 8 Tage ("wöchentlich"), 16 Tage, 32 Tage ("monatlich") und 64 Tage (entsprechend einem Papiervorschub zwischen 8,53 mm pro Minute und 6 mm pro Tag).

Stromversorgung: vier handelsübliche 1,5 Volt “Baby"- Batterien (IEC LR14), eingebaute Batteriekontrollanzeige, durchschnittlicher Stromverbrauch nur ca. 250 µA bei wöchentlicher Trommelumdrehung.

Schreibeinrichtung: Antrieb über doppelt kugelgelagerte Schwimmerradwelle und Kunststoff-Zahnradpaar, Aufhängung des Schreibschlittens an feiner Gliederkette, zweifacher Gewichtsausgleich.

Schreibfeder: Wegwerf-Faserschreibfeder.

Registriermaßstäbe: mechanisch 6-fach verstellbar: 1:1, 1:2, 1:5, 1:10, 1:20, 1:50 (entsprechend einer maximalen Wasserstandsschwankung zwischen 25 cm und 12,5 m).

Schwimmer: Polypropylen, 75 mm Ø (auf Wunsch andere Durchmesser).

Schwimmerseil: nichtrostender Stahl, 0,5 mm Ø.

Maße: 41 x 30 x 45 cm (h x b x t).

Nettogewicht: ca. 12,5 kg (einschließlich Schwimmer und Gegengewicht).

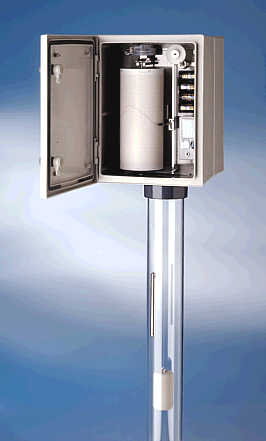

Abb. 1
Vertikal-Schreibpegel QP1

Abb. 2
Pegelrückseite mit Befestigungs- platte mit Überwurfrohr

Abb. 3
Gehäuse mit elektronischer Trommelantriebssteuerung

Besondere Vorzüge

  • Das im Bootsbau und bei Verteilerkästen bewährte Gehäusematerial “glasfaserverstärkter Polyester" zeichnet sich durch ideale Wetterbeständigkeit, große Festigkeit und geringes Gewicht aus.
  • Getrennte Kammern für Registriergerät und Raum über dem Schwimmerrohr schützen die Registriereinrichtung wirksam vor aufsteigender Feuchtigkeit. Durch die zusätzliche Tür an der Geräterückseite ist das Schwimmerrohr auch ohne Schwenk- oder Kippeinrichtung für Messungen oder Probenahmen leicht zugänglich. Eine Belüftung der Kammern verhindert die Kondenswasserbildung.
  • Die auf Wunsch gelieferte feuerverzinkte Befestigungsplatte mit Überwurfrohr erlaubt eine Befestigung des Pegels ohne Flansch und eine einfache vertikale Justierung.
  • Das gekapselte Schrittuhrwerk ist eine einfache, langlebige Konstruktion zur Verwendung im Freien. Die Ansteuerung des Werkes in modernster CMOS-Technologie zeichnet sich durch problemlosen Anlauf, Quarzgenauigkeit, Zuverlässigkeit und extrem niedrigen Stromverbrauch aus. Die Trommelumlaufzeit kann einfach mittels eines Drehschalters eingestellt und so den Forderungen an Aufzeichnungsgenauigkeit und gewünschte Bedienungsabstände angepasst werden. Bei zunehmender Umlaufzeit vermindert sich der Stromverbrauch. Mit der eingebauten Batteriekontrollanzeige kann der Batteriezustand jederzeit überprüft werden.
  • Die sechs verschiedenen Registriermaßstäbe können durch einfaches Umhängen des Schwimmerseiles und Austausch des Kunststoff-Zahnradpaares eingestellt werden.
  • Eine sorgfältige Fertigung und konstruktive Details wie die doppelt kugelgelagerte Schwimmerradwelle, Kunststoffzahnräder und der zweifache Gewichtsausgleich des Schreibschlittens mit Aufhängung an einer feinen Gliederkette sorgen für große Genauigkeit, Leichtgängigkeit und schlupffreie Bewegungsübertragung.
  • Alle Geräteteile sind korrosionsbeständig.

Lieferumfang

Im Preis des Pegels sind folgende Teile enthalten: Schwimmer (75 mm Ø) mit Gegengewicht, 30 m Spezial-Drahtseil, Ersatz-Faserschreibfeder, ein Satz Alkali-Mangan Batterien LR14 und 50 Diagramme.

Bestellangaben

  • Abmessungen (Innendurchmesser und Wandstärke) des Rohres, auf welches der Pegel aufgestellt werden soll.
  • zusätzliche Befestigungselemente zur Montage auf dem Schwimmerrohr (z.B. Befestigungsplatte mit Überwurfrohr).
  • niedrigster und höchster vorkommender Wasserstand.
  • gewünschter Schwimmerdurchmesser (40 mm Ø sollten nur für Registriermaßstäbe von 1:10 bis 1:50 und 75 mm Ø nur für Maßstäbe von 1:2 bis 1:50 verwendet werden).
  • gewünschte Diagrammausführung (Trommelumlaufzeit).
  • Zubehör (z.B. zusätzliche Faserschreibfedern, Diagramme und Spezial-Drahtseil).
